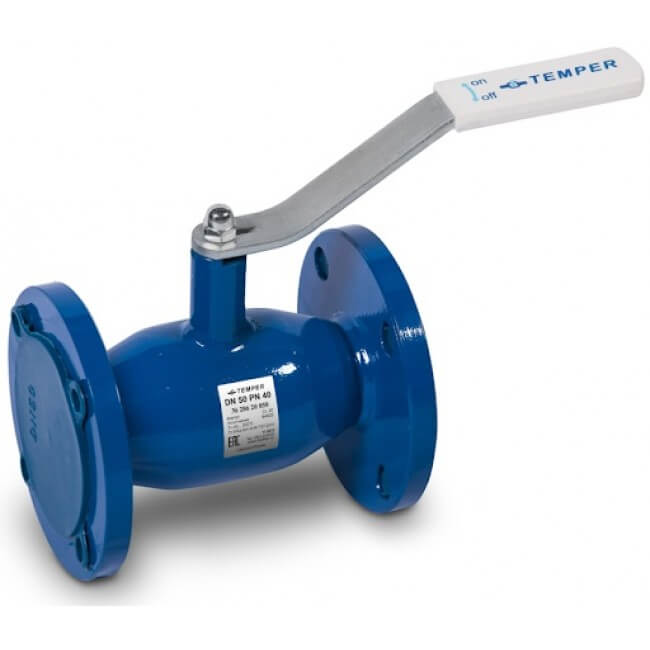

Кран шаровый фланцевый DN 100 PN16 Temper

Шаровые краны Temper 286 производятся в соответствии с ТУ завода-изготовителя и соответствуют принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием требованиям Технического Регламента ТС. Кран испытан на прочность и плотность давлением согласно ГОСТ Р 53402-2009. Класс герметичности по ГОСТ Р 54808-2011 — «А». Шаровые краны Temper 286 предназначены для установки на трубопроводы централизованного теплоснабжения и газотранспортные системы.

Параметры Кран шаровой Temper 286 4″ Ду100 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение — PTFE, фланцевый, ручка-рычаг, под задвижку:
Основной материал изделия — Углеродистая сталь 20
Ду — 100 мм
Давление номинальное Ру — 16 бар
Рабочая среда — вода, нефтепродукты, нейтральные среды
Страна производитель — Россия
Вес — 13.28 кг

Габариты Кран шаровой Temper 286 4″ Ду100 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение — PTFE, фланцевый, ручка-рычаг, под задвижку:
L — 230 мм
L1 — 276 мм
H — 182 мм
H1 — 57 мм
n отверстий — 8 мм
D — 133 мм
D1 — 180 мм
D2 — 75 мм
d3 — 18 мм

Материалы Кран шаровой Temper 286 4″ Ду100 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение — PTFE, фланцевый, ручка-рычаг, под задвижку:
№ Наименование Материал
1 Горловина Сталь 20
2 Корпус Сталь 20
3 Патрубок Сталь 20
4 Шток 20Х13
5 Шар 20х13, AISI 304, AISI 409
6 Уплотнение шара PTFE+C / Ф4К20
7 Доп. уплотнение шара FVMQ / Эластомер
8 L – кольцо опорное Нержавеющая сталь
9 Пружина Закаленная пружинная сталь с антикоррозийным покрытием
10 Кольцо уплотнения PTFE+C / Ф4К20
11 О-образное кольцо уплотнения штока FVMQ / Эластомер
12 Гайка Сталь
13 Шайба Сталь
14 Рукоятка Оцинкованная сталь
